十字滑块联轴器

时间:2020-06-03 09:16来源:未知 作者:www.lzqc.com.cn 点击:

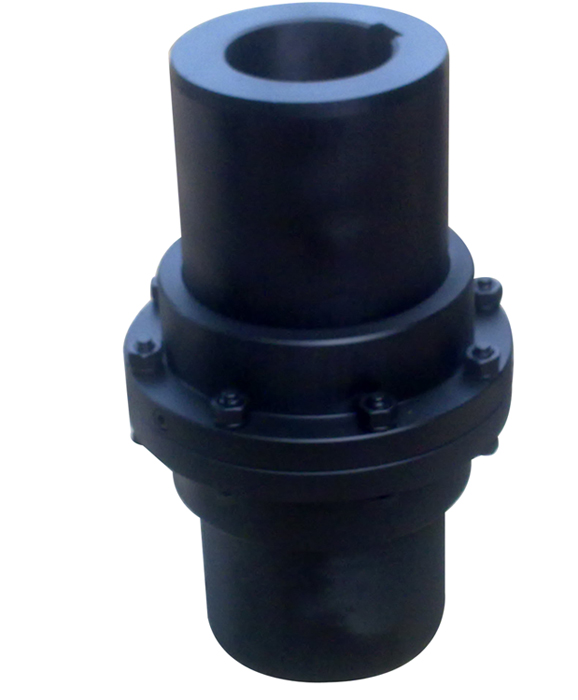

SL型十字滑块联轴器 特点及应用场合不能缓冲、减振、径向尺寸小、转动惯量小.适月于转矩较小,载荷变化不大,无剧烈冲击的两轴联接

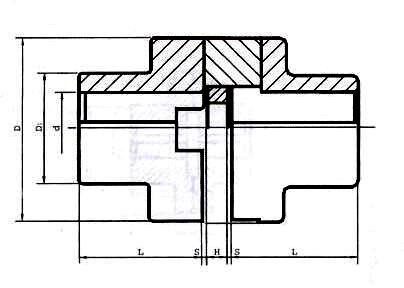

SL型十字滑块联轴器的参数及主要尺寸:(Q/ZY 03-2001)     mm

规格
公称转矩
Tn(N.M)
许用转速
[n]r/min
轴孔直径
d
D
D1
L
H
S
转动惯量
(kg.m 2 )
重量
(kg)
SL70
120
250
15~18
70
32
42
14
0.5
0.002
1.5
SL90
250
250
20~30
90
45
52
14
0.008
2.6
SL100
500
250
36~40
100
60
70
19
0.026
5.5
SL130
800
250
45~50
130
80
90
19
0.07
10
SL150
1250
250
55~60
150
95
112
19
0.14
15.5
SL170
2000
250
65~70
170
105
125
24
0.25
22.4
SL190
3200
250
75~80
190
110
140
29
0.5
31.5
SL210
5000
250
85~90
210
130
160
33
1.0
0.9
45
SL240
8000
250
95~100
240
140
180
33
1.6
59.5
SL260
9000
250
100~110
260
160
190
33
2
76
SL280
10000
100
110~120
280
170
200
33
3
94.3
SL300
13000
100
120~130
300
180
210
43
4.3
111
SL320
16000
100
130~140
320
190
220
43
5.7
129
SL340
20000
100
150
340
210
250
48
8.4
162
SL360
32500
100
160
360
240
280
48
19.2
258
SL400
38700
80
170
400
260
300
48
26.1
305
SL460
63000
70
200
460
300
350
58
62.9
560
    十字滑块连轴器又名金属滑块连轴器,其滑块呈圆环形,用钢或合金制成,适用于转速较低,传递转矩较大的传动。
    十字滑块连轴器由两个在端面上开有凹槽的半连轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。
    十字滑块连轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。
因为半连轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。
    十字滑块连轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。
