JS型蛇型弹簧联轴器

时间:2020-06-03 09:21来源:未知 作者:www.lzqc.com.cn 点击:
JS型蛇型弹簧联轴器 特点及应用场合是一种结构先进的金属弹性联轴器。它靠蛇形弹簧片来传递扭矩。其传动特性与优点如下:
    1、减振性好,使用寿命长 联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用弹簧钢,经严格的热处理加工而成,具有良好的机械性能,从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套 柱销,尼龙棒销联轴器)大为增长。
    2、承受变动载荷范围大,起动两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。从下图可见,传动力使簧片沿齿弧变形时所产生的缓冲作用,尤其在机器起动时或强力冲击载荷时,可保护配套机件。
    3、 传动效率高,运行可靠 联轴器的传动效率,经测定达99.47%,其短时超载能力为额定扭矩的两倍,运行可靠。
    4、 噪声低,润滑好 铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。
    5、 结构简单,装拆方便 整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便,紧密,从而使装拆,维护比一般联轴器简便。
    6、 允许有较大的安装偏差 由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作,具体安装偏差值见另表

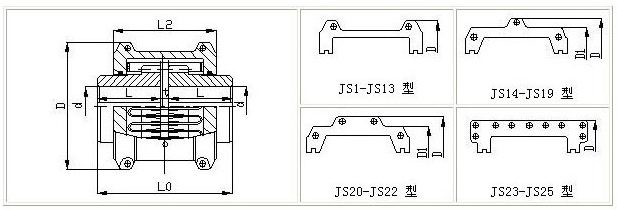

JS型蛇型弹簧联轴器的参数及主要尺寸:(JB/T 8869-2000)mm

型号
公称转矩
Tn kN.m
许用转速
r/min
轴孔直径
d
轴孔长度
L
总长度
L0
L2
D
D1
间隙
t
重量
kg
润滑油
kg
许用位移量
径向y
轴向x
角向a
JS1
0.045
4500
18-22
47
97
66
95
-
3
1.91
0.027
0.15
±0.3
0.076
JS2
0.14
4500
22-35
47
97
68
105
-
3
2.59
0.041
0.15
±0.3
0.076
JS3
0.224
4500
25-42
50
103
70
115
-
3
3.36
0.054
0.15
±0.3
0.076
JS4
0.4
4500
32-60
60
123
80
130
-
3
5.45
0.068
0.20
±0.3
0.10
JS5
0.63
4350
40-56
63
129
92
150
-
3
7.26
0.086
0.20
±0.3
0.127
JS6
0.90
4125
48-65
76
155
95
160
-
3
10.4
0.113
0.20
±0.3
0.127
JS7
1.80
3600
55-80
89
181
116
190
-
3
17.7
0.172
0.20
±0.3
0.15
JS8
3.15
3600
65-95
98
199
122
210
-
3
25.4
0.254
0.20
±0.3
0.18
JS9
5.6
2440
75-110
120
245
155
250
-
5
42.2
0.426
0.25
±0.5
0.20
JS10
8.0
2250
85-120
127
259
162
270
-
5
54.5
0.508
0.25
±0.5
0.23
JS11
12.5
2025
90-140
149
304
192
310
-
6
81.3
0.735
0.28
±0.6
0.25
JS12
18
1800
110-170
162
330
195
346
-
6
121
0.908
0.28
±0.6
0.30
JS13
25
1650
120-200
184
374
201
384
-
6
178
1.135
0.28
±0.6
0.33
JS14
35.5
1500
140-200
183
372
271
450
391
6
234
1.952
0.30
±0.6
0.40
JS15
50
1350
160-240
198
402
279
500
431
6
317
2.815
0.30
±0.6
0.45
JS16
63
1225
180-280
216
438
304
566
487
6
448
3.496
0.30
±0.6
0.5
JS17
90
1100
200-300
239
484
322
630
555
6
620
3.76
0.38
±0.6
0.56
JS18
125
1050
240-320
260
526
356
675
608
6
776
4.4
0.38
±0.6
0.6
JS19
160
900
280-360
280
566
355
756
660
6
1058
5.63
0.38
±1.3
0.68
JS20
224
820
300-380
305
623
432
845
751
13
1426
10.5
0.46
±1.3
0.74
JS21
315
730
320-420
325
663
490
920
822
13
1787
16.1
0.46
±1.3
0.8
JS22
400
680
340-450
345
703
546
1000
905
13
2269
24.1
0.48
±1.3
0.89
JS23
500
630
360-480
368
749
648
1087
-
13
2951
33.8
0.48
±1.3
0.96
JS24
630
580
400-460
401
815
698
1180
-
13
3836
50.2
0.5
±1.3
1.07
JS25
800
540
420-500
432
877
762
1260
-
13
4686
67.2
0.5
±1.3
1.77
