滑块型万向联轴器

时间:2013-10-14 14:12来源:未知 作者:www.lzqc.com.cn 点击:
WHL滑块型万向联轴器 特点及应用场合可在β≤45。工况下工作,小转矩。适用于联接不同轴线主要是传递运动的传动轴系,不能缓冲、减振。可根据要求,开键槽、六方孔和四方孔。

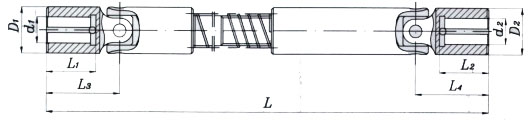

WHL滑块万向联轴器的参数及主要尺寸:(JB/T 7846.1-95)  mm



型号
公称转矩
N.m
齿轮机座端
矫正机端
L
重量
kg
d1
L1
D1
L3
d2
L1
D2
L4
Y型
J1
Y型
J1
WHL1
31.5
10-14
25,32
22,27
22,28
45,55
10,11
25
22
22
45
650
1.4
WHL2
80
14-22
32-52
27-38
28,36
55,80
12,14
32
27
28
55
675
3
WHL3
200
16-28
42-62
30-44
36,46
80,100
16-22
42,52
30,38
36
80
725
5.1
WHL4
400
24-38
52-82
38-60
46,58
100,120
24-28
52,62
38,44
46
100
800
9
WHL5
800
40-50
82,112
60,84
58,70
120,160
30-38
82
60
58
120
840
15
WHL6
1400
40-65
112,142
84,107
70,90
160,200
40-50
112
84
70
160
900
26
WHL7
3150
55-75
112,142
84,107
90,115
200,210
55-65
112,142
84,107
90
200
1200
45
WHL8
7100
70-95
142,172
107,132
115,140
210,260
70-75
142
107
115
210
1220
60
WHL9
10000
80-95
172
132
140
260
80-95
172
132
140
260
1320
76
