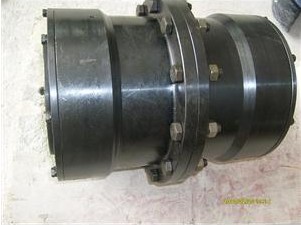

垂直安装鼓型齿联轴器

时间:2013-10-14 13:43来源:未知 作者:www.lzqc.com.cn 点击:
WGC鼓型齿联轴器 特点及应用场合具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。不适用于高速、高精度的轴系传动,起动频繁、正反转多变的工况不宜采用。

    WG型--基本型;

    WGP型--带制动盘型,适用于与点盘式制动器配套;
    WGZ型--带制动轮型,适用于与瓦块式制动器配套;
    WGT型--接中间套型,适用于两轴长距离联接,许用转速[n]取决于中间套的长度和质量,并应验算临界转速;
    WGC型--垂直安装型,用于联接垂直的两轴线轴系传动;
    I型--密封端盖为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接;
    II型--密封端盖为整体型,齿间距小,相对允许径向位移小,结构紧凑,转动惯量小,可与Y、J1型轴伸联接;
    GICL型--基本型(宽型);
    GIICL型--基本型(窄型);
    GICLZ型--中间轴型(宽型);
    GIICLZ型--中间轴型(窄型);
    GICL、GIICL型,用于两轴端直接联接;
    GICLZ、GILZ型,用于两轴长距离联接;
    GCLD型--电机轴伸型,用于电机轴伸联接;

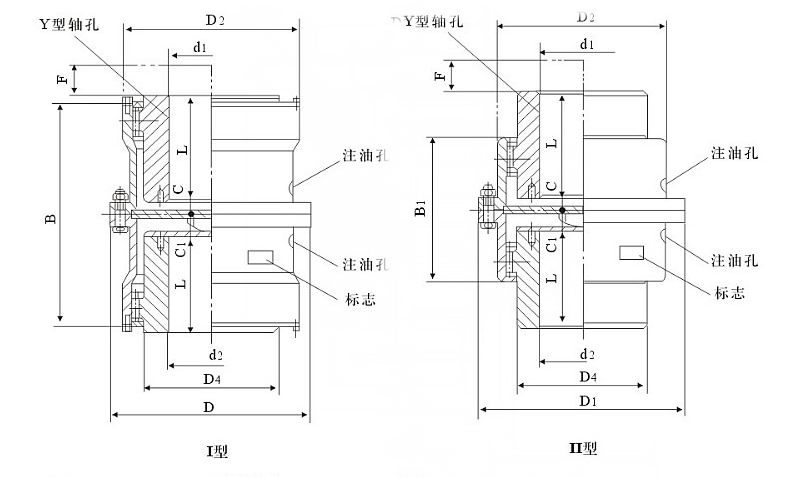

 WGC型鼓形齿式联轴器基本参数和主要尺寸:(JB/T 7002-93)mm

型号
公称
转矩
Tn
N.m
许用
转速
 [n]
r.min-1
轴孔
直径
d1、d2
轴孔
长度L
D
D1
D2
D3
D4
B
B1
F
C
C1
质量
kg
转动惯量
kg.m2
润滑脂 kg
Y
上,下
WGC1
710
7500
12、14
32
122
115
98
88
60
116
100
30
30
-
30
5.8
5.1
0.0079
0.0064
0.07
0.016
0.052
16、18、19
42
20
14
20
20、22、24
52
10
6
14
25、28
62
6
6
30、32、35、38
82
40、42
112
WGC2
1250
6700
22、24
52
150
145
118
108
77
136
104
30
20
7
20
10
7.9
0.022
0.017
0.095
0.025
0.069
25、28
62
10
16
30、32、35、38
82
7
40、42、45、48、50 、55、56
112
WGC3
2500
6300
22、24
52
170
165
140
125
90
160
108
30
33
7
33
17
17.8
0.047
0.033
0.17
0.07
0.11
25、28
62
23
23
30、32、35、38
82
7
20
40、42、45、48、50 、55、56
112
60、63
142
WGC4
4500
5600
30、32、35、38
82
200
195
160
145
112
180
116
30
13
7
20
26.2
20.5
0.099
0.074
0.29
0.11
0.14
40、42、45、48、50 、55、56
112
7
60、63、65、70、71 、75
142
80
172
WGC5
7100
5300
30、32、35、38
82
225
215
180
168
128
200
126
30
23
8
28
36.1
27.7
0.177
0.13
0.36
0.15
0.21
40、42、45、48、50 、55、56
112
8
60、63、65、70、71 、75
142
80、85、90
172
WGC6
10000
5000
32、35、38
82
245
230
200
185
145
224
134
30
35
10
35
53.2
39.8
0.3
0.22
0.5
0.21
0.27
40、42、45、48、50 、55、56
112
10
28
60、63、65、70、71 、75
142
80、85、90、95
172
100
212
WGC7
14000
4500
32、35、38
82
272
265
230
210
160
244
148
30
45
10
45
71.1
47.5
0.53
0.35
0.78
0.31
0.4
40、42、45、48、50 、55、56
112
15
28
60、63、65、70、71 、75
142
10
80、85、90、95
172
100、110
212
WGC8
20000
4250
55、56
112
290
272
245
225
176
272
162
30
29
10
30
83
59.6
0.72
0.47
0.98
0.43
0.52
60、63、65、70、71 、75
142
10
80、85、90、95
172
100、110、120、125
212
WGC9
25000
4000
65、70、71、75
142
315
305
265
245
190
280
176
30
10
10
30
110
85
1.06
0.8
1.3
0.57
0.58
80、85、90、95
172
100、110、125
212
130、140
252
WGC10
40000
3550
75
142
355
340
300
280
225
330
196
30
28
10
30
164
128
1.77
1.56
1.6
0.7
0.69
80、85、90、95
172
10
100、110、120、125
212
130、140、150
252
160
320
WGC11
56000
3000
85、90、95
172
412
385
345
325
256
360
224
30
15
14
36
224
178
3.76
2.88
2.1
0.93
0.94
100、110、120、125
212
14
130、140、150
252
160、170、180
302
WGC12
80000
2800
120、125
212
440
435
375
360
288
414
250
30
14
14
36
315
255
6.55
4.93
3.1
1.3
1.5
130、140、150
252
160、170、180
302
190、200
352
WGC13
112000
2500
140、150
252
490
480
425
400
320
470
272
30
14
14
36
406
325
10.6
8
4.5
1.5
2.3
160、170、180
302
190、200、220
352
WGC14
16000
2300
160、170、180
302
545
540
462
440
362
530
316
30
16
16
36
542
423
17.8
13.9
6.8
2.3
3.1
190、200、220
352
240、250、260
410
