无伸缩法兰式万向联轴器
时间:2013-10-14 14:08来源:未知 作者:www.lzqc.com.cn 点击:次
SWC-WF型万向联轴器 特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用整体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延长使用寿命，可靠性高，承载能力大、倾角大，可在β≤5°～25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机
械，为满足不同安装型式要求，有七种结构型式：
BH型--标准伸缩焊接型；
BF型--标准伸缩法兰型；
DH型--短伸缩焊接型；
CH型--长伸缩焊接型；
WH型--无伸缩焊接型；
WF型--无伸缩法兰型；
WD型--无伸缩短型；
|

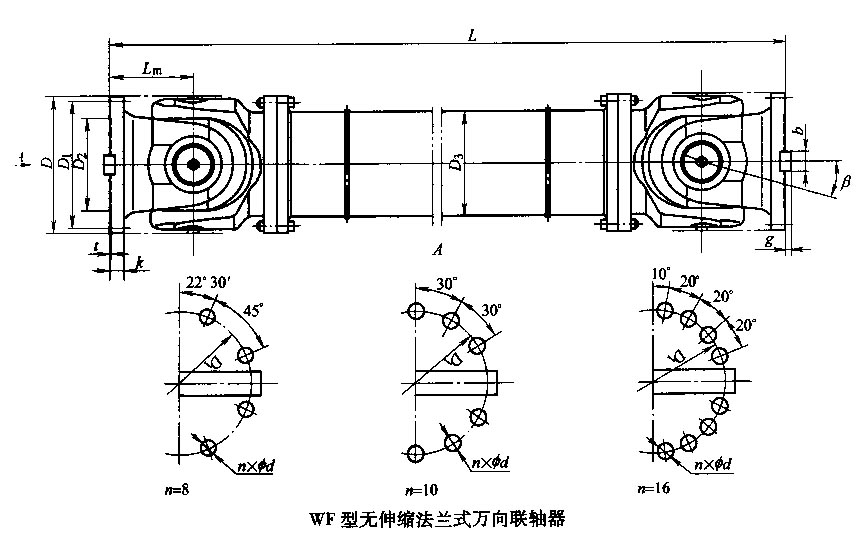

WF型十字轴式万向联轴器基本参数和主要尺寸(JB/T 5519-91) mm |
|
型号
|
回转直径
D
|
公称转矩
Tn
kN.m
|
疲劳转矩
Tf
kN.m
|
轴线折角
β
|
尺寸
|
转动惯量kg.m2
|
重量 kg
|
|
Lmin
|
D3
|
Lm
|
Lmin
|
每增长100mm
|
Lmin
|
每增长100mm
|
|
SWC180WF
|
180
|
12.5
|
6.3
|
≤25
|
560
|
114
|
110
|
0.248
|
0.0070
|
58
|
2.8
|
|
SWC225WF
|
225
|
40
|
20
|
≤15
|
610
|
152
|
120
|
0.636
|
0.0234
|
93
|
4.9
|
|
SWC250WF
|
250
|
63
|
31.5
|
≤15
|
715
|
168
|
140
|
1.352
|
0.0277
|
143
|
5.3
|
|
SWC285WF
|
285
|
90
|
45
|
≤15
|
810
|
194
|
160
|
2.664
|
0.0510
|
220
|
6.3
|
|
SWC315WF
|
315
|
125
|
63
|
≤15
|
915
|
219
|
180
|
4.469
|
0.0795
|
300
|
8.0
|
|
SWC350WF
|
350
|
180
|
90
|
≤15
|
980
|
267
|
194
|
7.388
|
0.2219
|
412
|
15.0
|
|
SWC390WF
|
390
|
250
|
125
|
≤15
|
1100
|
267
|
215
|
13.184
|
0.2219
|
588
|
15.0
|
|
SWC440WF
|
440
|
355
|
180
|
≤15
|
1290
|
325
|
260
|
23.25
|
0.4744
|
880
|
21.7
|
|
SWC490WF
|
490
|
500
|
250
|
≤15
|
1360
|
325
|
270
|
40.75
|
0.4744
|
1173
|
21.7
|
|
SWC550WF
|
550
|
710
|
355
|
≤15
|
1510
|
426
|
305
|
68.48
|
1.3570
|
1663
|
34.0
|
|
SWC620WF
|
620
|
1000
|
500
|
≤15
|
1690
|
426
|
340
|
127.53
|
1.3570
|
2332
|
34.0
|
|
